点群データとは？活用メリットから費用相場、ソフト選びまで徹底ガイド

リノベーションや大規模修繕の現場において、「図面が残っていない」「寸法を正確に測るにはどうしたらいい」などの現状把握の課題は常に付きまといます。そんな現場の悩みを解決する画期的な技術として、建築・土木業界で欠かせない存在となっているのが点群データです。

しかし、点群データを詳しくない方は「何にどうつかうの？」「どんなソフトが必要？」と疑問を多く持つはずです。そこで、本記事では点群データの基本から導入までの流れ、費用について徹底解説していきます。点群データによる、効率的で高精度な空間づくりをしたい方はぜひ参考にしてください。

点群データとは？仕組みをわかりやすく解説

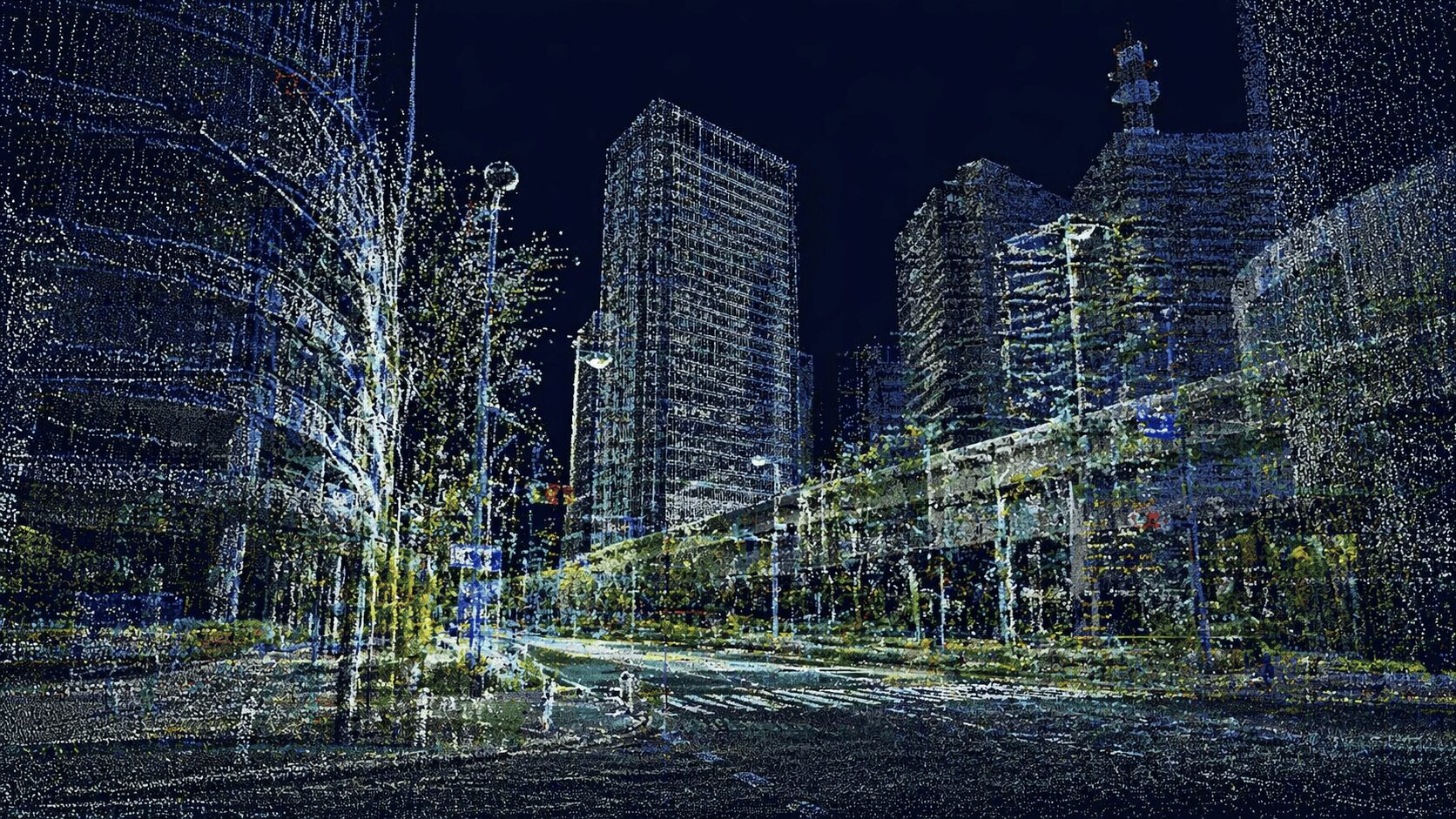

点群データとは、建物や地形、設備などの形状を無数の点の集まりとして記録した3次元データのことです。レーザースキャナやドローンなどの計測器を使い、対象物の表面を細かく計測することで、空間の形状を高精度でデジタル化することができます。

通常の図面や写真とは異なり、点群データは位置情報を持つ点の集合で構成されています。そのため、現場の形状を立体的に再現できるのが特徴です。建築や土木の現場では、既存建物リノベーションや改修工事、設備更新などの際に「正確な現状を把握するためのデータ」として活用されています。

点群データはどのようにつくられる？

点群データは主に3Dレーザースキャナやドローン測量などの技術によって作成されます。
機器からレーザーを照射し、対象物までの距離や位置を測定することで、空間の形状を点の集合として記録します。

一般的な作成手順は次の通りです。

1.現地スキャン（計測）
レーザースキャナやドローンを使用し、建物や地形をスキャンします。
機器は1秒間に数十万〜数百万点という膨大な点を取得することができます。

2.点群データの生成
スキャンした情報をもとに、空間を構成する点のデータが生成されます。
これが「点群データ」と呼ばれるものです。

3.複数データの統合
1回のスキャンではすべての場所は計測できないため、複数のスキャンデータを統合し、1つの空間データとしてまとめます。

4.ノイズ除去・整理
不要なデータや誤計測部分を削除し、点群データを整理します。

この工程を経て、建物や地形を高精度な3Dデータとして再現することが可能になります。

点群データと3Dデータの違い

点群データと3Dデータは混同されがちですが、データの構造が大きく異なります。

	点群データ	3Dデータ
データ構造	点の集合	面や立体モデル
作成方法	レーザースキャン・測量	CAD・3Dモデリング
精度	実測ベースで高精度	設計ベース
主な用途	現状把握・計測	設計・可視化

点群データは、現実の空間をそのまま記録した「実測データ」です。一方、3DデータはCADやBIMなどで作成する「設計モデル」になります。そのため、実際のプロジェクトでは点群データ➡BIM / CAD➡設計・施工という流れで活用されるケースが多くなっています。

点群データは何に使う？主な活用例を紹介

点群データは、空間を高精度にデジタル化できる技術として、建築・土木をはじめさまざまな分野で活用されています。従来は人の手による測量や図面作成に多くの時間がかかっていましたが、点群データを活用することで、短時間で正確に現状データを取得できるようになりました。ここからは、点群データの主な活用分野について紹介します。

建築・リノベーション

建築分野では、既存建物の改修やリノベーションにおいて点群データが多く活用されています。

特に古い建物では、図面が残っていないケースや、実際の寸法図面が異なっているケースも少なくありません。そのような場合でも、建物をレーザースキャンすることで、壁や天井、柱、設備などの位置関係を正確に取得することができます。

取得した点群データをBIMやCADソフトに取り込み、3Dモデルを作成することで、設計や施工の精度を高めることが可能で、現状データをもとに設計検討できるため、施工ミスや手戻りの防止にもつながります。

土木・インフラ管理

道路や橋梁、トンネルなどのインフラ分野でも、点群データは重要な役割を果たしています。従来の測量では広い範囲を測定するために多くの時間と人手が必要でしたが、レーザースキャンやドローン測量を活用することで、広範囲の地形や構造物を短時間で計測することができます。

取得した点群データは、道路や橋梁の維持管理、地形の変化の確認、災害時の被害状況の把握などにも活用されています。
特にインフラの老朽化が進む中、効率的な点検・維持管理を行うための技術として注目されています。

工場・プラント

工場やプラント設備の分野でも、点群データは重要な役割を担っています。
工場内には配管や設備が複雑に配置されているため、設備更新や改修工事の際には、正確な現状把握が不可欠です。

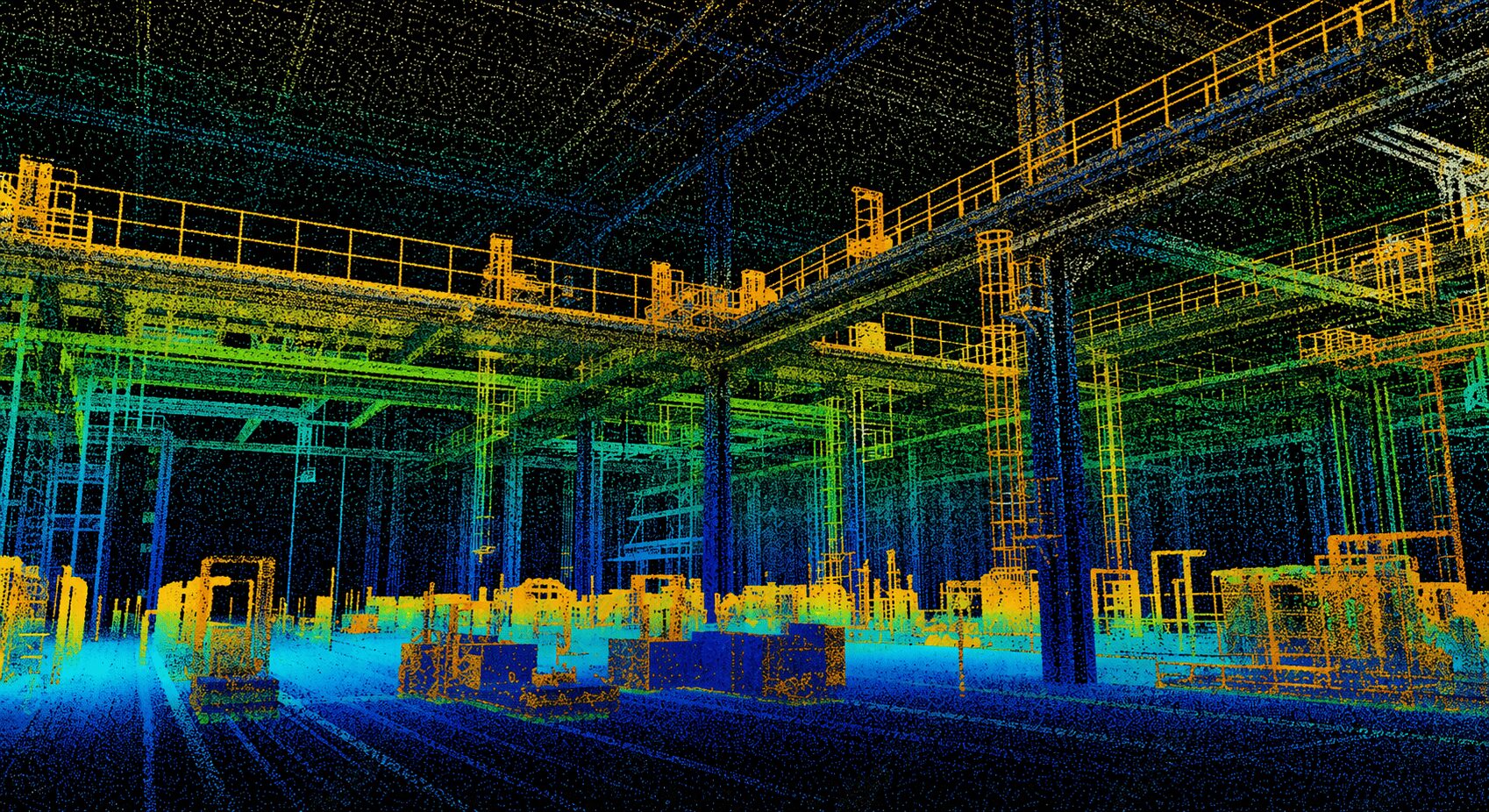

点群データを取得することで、配管や設備の位置関係をそのままデジタル空間に再現することができます。
これにより、設備設計や配管ルートの検討を事前に行うことができ、施工時の干渉トラブルを防ぐことが可能になります。
また、工場全体の3Dデータを管理することで、設備管理やメンテナンスの効率化にもつながります。

文化財・観光

点群データは、文化財の保存や観光分野でも活用されています。
歴史的建造物や遺跡などは、時間経過とともに劣化や損傷が進むため、正確な形状を記録しておくことが重要です。
レーザースキャンによって取得した点群データは、文化財の形状を高精度でデジタル保存することができます。

また、取得したデータを元に3Dモデルを作成することで、VRやデジタル展示などの観光コンテンツとして活用されるケースも増えています。これにより、文化財の保存だけでなく、新しい観光体験の提供にもつながっています。

点群データはどう見る？代表的なソフト

点群データは、通常の画像や図面のようにそのまま開いて閲覧することはできません。
点の集合で構成された特殊なデータ形式のため、専用のソフトウェアを使って表示・編集・活用する必要があります。
用途によって使用するソフトは異なり、主に「閲覧」「設計連携」「編集」の3つの種類に分けられます。ここでは、点群データを扱う代表的なソフトを紹介します。

点群閲覧ソフト

点群閲覧ソフトとは、取得した点群データを表示し、形状を確認するためのソフトです。
主に現状確認や簡易計測、データチェックなどに使用されます。
代表的なソフトとしては次のようなものがあります。

• CloudCompare
  オープンソースの点群処理ソフトで、世界中で広く利用されています。
  点群データの表示や距離計測、簡単な編集機能などがあり、研究機関や技術者の間でも利用されています。

• Autodesk ReCap
  Autodesk社が提供する点群データ管理ソフトで、レーザースキャンデータを整理・可視化することができます。AutoCADやRevitなどのAutodesk製品との連携が強く、建築分野でも多く利用されています。

BIM・CADソフト

点群データは、設計業務と連携させることでより価値を発揮します。その際に使用されるのがBIMやCADソフトです。
点群データをこれらのソフトに取り込むことで、現状データを元にした設計やモデリングを行うことができます

代表的なソフトには以下があります。

• Revit
  BIMソフトとして世界的に利用されており、点群データを参照しながら建物の3Dモデルを作成できます。既存建物の改修設計やBIMモデル作成に活用されています。

• AutoCAD
  2D・3D設計で広く使われているCADソフトで、点群データを参照しながら図面作成が可能です。改修図面の作成や設備配置の検討などに利用されます。

• Archicad
  建築設計に特化したBIMソフトで、点群データを参照しながら建物モデルを作成できます。
  リノベーションや既存建物のBIM化などの用途で利用されています。

点群編集ソフト

点群編集ソフトは、取得した点群データの整理や加工を行うための専門ソフトです。スキャンしたデータにはノイズや不要な点が含まれていることも多く、こうしたデータを整理して使いやすい状態にする役割があります。

代表的なソフトには次のようなものがあります。

• Leica Cyclone
  レーザースキャナーで有名なLeica社が提供する点群処理ソフトです。
  点群データの統合、編集、解析などを行うことができ、大規模な点群処理にも対応しています。

• TerraScan
  測量分野で多く利用されている点群処理ソフトで、地形データやインフラ測量の解析などに活用されています。航空レーザースキャンや地域解析などにも対応しており、土木分野での利用が多いソフトです。

点群データ導入のメリットと課題

点群データは、建築・土木・設備などさまざまな分野で活用が広がっている技術ですが、導入によって得られるメリットが多い一方で、いくつかの課題も存在します。ここでは、点群データ導入の主なメリットと課題について整理して解説します。

点群データ導入のメリット

点群データ最大の特徴は、現実の空間を高精度でデジタル化できることです。
これにより、従来の測量や図面作成では難しかった効率的な現状把握が可能になります。

• 高精度な計測ができる
  レーザースキャナーによる計測では、ミリ単位で空間の形状を取得することが可能です。
  建物の設備の位置関係を正確に把握できるため、設計や施工の精度向上につながります。

• 作業時間の短縮
  従来の手測量では、現地で多くの時間をかけて寸法を図る必要がありました。点群データを利用することで、短時間のスキャン作業で広範囲のデータを取得できるため、現地作業の時間を大幅に削減できます。

• デジタル資産として保存できる
  取得した点群データは、現場の状態をそのまま記録したデータとして保存できます。将来の改修や設備更新の際にも活用できるため、建物のインフラのデジタルアーカイブとしても価値があります。

点群データ導入の課題

一方で、点群データの活用にはいくつかの課題もあります。
導入を検討する際には、こうした点も理解しておくことが重要です。

• データ容量が大きい
  点群データは数百万〜数億点のデータで構成されることもあり、ファイルサイズが非常に大きくなります。
  そのため、高性能なPCやストレージ環境が必要になる場合があります。

• 専用ソフトが必要
  点群データは一般的なソフトでは扱えないため、閲覧や編集には専門ソフトが必要になります。
  BIMやCADと連携する場合も、対応ソフトを導入する必要があります。

• 操作スキルが求められる
  点群データの処理や編集には、一定の専門知識や操作スキルが必要です。
  特に大規模な点群データを扱う場合は、データ整理や解析のノウハウが重要になります。

• 初期コストがかかる
  レーザースキャナーなどの計測機材や専門ソフトは高額な場合が多く、導入時には一定の初期投資が必要になります。
  そのため、業務内容に応じて外部の専門会社へ依頼するケースも多く見られます。

点群データの費用感

点群データの導入にかかる費用は、計測方法や対象の規模、使用する機材やソフトによって大きく変わります。
自社で機材を導入する場合と、専門会社へ依頼する場合でも費用構成が異なるため、目的に応じた検討が必要です。

計測費用としては、点群データを取得するためには、レーザースキャナーやドローンを使用した現地計測が必要になります。
専門会社へ依頼する場合の費用は、対象物の規模や計測範囲、作業日数によって変動します。
計測だけでなく、点群データの整理や処理作業を含めた費用になるケースも多く、数十万～数百万が目安です。

次に点群データを自社で取得する場合は、レーザースキャナーなどの計測機器を導入する必要があります。

代表的な機材の費用目安は業務用になると数百万円以上になることもあります。
そのため、計測頻度が少ない場合は専門会社へ依頼する方がコストを抑えられるケースもあります。

また、点群データを閲覧・編集・設計に活用するためには、専門ソフトの導入も必要になります。ソフトの種類によって価格は大きく異なり、無料のソフトから、数百万円するものもあり、サブスクリプション形式もあったりと、利用頻度にあった費用感のソフトを選びましょう。

点群データ導入の流れ

点群データを実際の業務で活用するには、いくつかの工程を経てデータを作成し、設計や管理に活かしていきます。
ここでは、一般的な点群データ導入の流れをステップごとに紹介します。

• 計測方法の決定
  まず最初に、対象となる建物や現場の状況に合わせて計測方法を決定します。点群計測には、地上型レーザースキャナー、モバイルスキャナー、ドローン測量などさまざまな方法があり、対象物の規模や環境によって適した方法が異なります。

  例えば、建物内部の計測には、地上型レーザースキャナーが使われることが多く、広範囲の地形やインフラの計測にはドローン測量が選ばれるケースがあります。計測方法を適切に選ぶことで、効率的に高精度なデータを取得することができます。

• 現地スキャン
  計測方法が決まったら、実際に現地でスキャン作業を行います。
  レーザースキャナーを使って対象物にレーザーを照射し、距離や位置情報を取得することで空間の形状を記録します。
  1回のスキャンでは全ての場所を計測できないため、複数の位置からスキャンを行い、現場全体のデータを取得していきます。
  この作業によって、建物や地形の形状を構成する膨大な点のデータが取得されます。

• 点群処理
  現地で取得したデータは、そのままでは使用しにくいため、専用ソフトを使って処理を行います。
  複数のスキャンデータを統合する作業や、不要なデータを削除するノイズ除去などを行い、データを整理していきます。

  この工程を経て、空間の形状が正確に再現された点群データが完成します。

• モデリング
  整理された点群データをもとに、BIMやCADソフトを使って3Dモデルを作成します。点群データはあくまで点の集合であるため、設計や施工に活用するためには、壁や柱、床などをモデリングして建物モデルを作成する必要があります。
  この作業によって、既存建物のBIMモデルや設備モデルを作成することができ、設計や改修計画に活用できるようになります。

• 活用
  作成した点群データや3Dモデルは、さまざまな業務で活用することができます。
  例えば、リノベーション設計や設備更新の計画、施工前の干渉チェック、インフラの維持管理などに役立ちます。
  また、データを保存しておくことで、将来的な改修やメンテナンスの際にも活用できるデジタル資産として活用することが可能です。
  このように点群データは、単なる計測データにとどまらず、設計・施工・維持管理まで幅広い場面で活用される技術となっています。

まとめ

点群データは、現場を高精度にデジタル化し、設計・施工・維持管理まで幅広い工程で活用できる技術です。図面が残っていない建物でも正確な現状把握ができ、手戻り防止や作業効率化にもつながるため、リノベーションやインフラ管理の分野でも導入が進んでいます。導入にはコストやソフト選定、運用スキルといった課題もありますが、長期的に見れば大きなメリットを得られるため、今後さらに重要性が高まる技術といえるでしょう。
